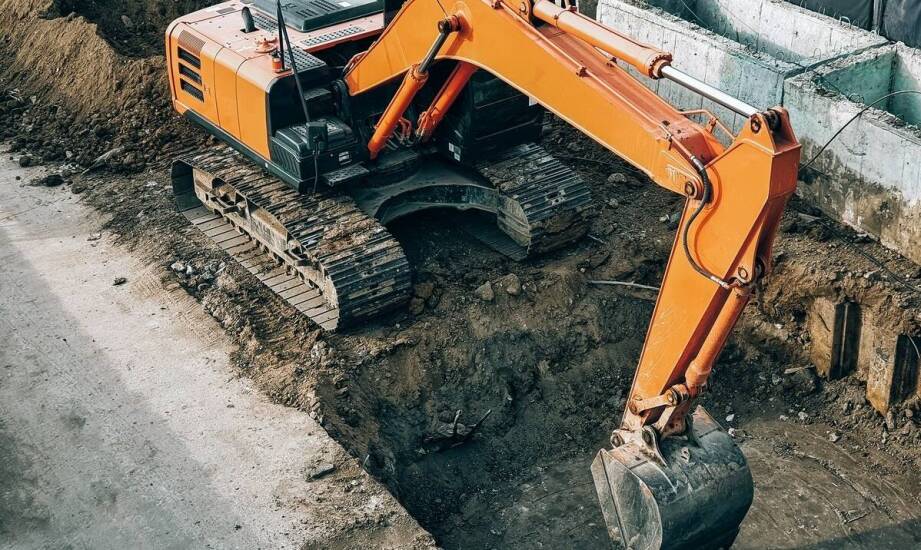

Jak dopasować system 2D lub 3D do koparki, rodzaju robót i oczekiwanej dokładności

Na typowym placu budowy infrastrukturalnej każda konieczność wykonania poprawek po pracy ciężkiego sprzętu generuje wymierne straty finansowe. Operator maszyny zmuszony do powtarzania przejazdów zużywa dodatkowe litry paliwa i niepotrzebnie wydłuża czas trwania całego zadania. Klasyczne podejście opiera się na ciągłym zatrzymywaniu maszyny w celu weryfikacji rzędnych przez zespół geodezyjny. Takie ręczne pomiary i konieczność wyznaczania fizycznych punktów odniesienia w terenie zajmują cenne godziny. Przestoje technologiczne sprawiają, że harmonogram robót ziemnych szybko ulega dezorganizacji, a koszty operacyjne rosną. Ograniczenie liczby błędów na etapie formowania wykopów pozwala znacząco przyspieszyć realizację inwestycji oraz poprawić ogólną wydajność floty sprzętowej.

Różnice między środowiskiem 2D a 3D w prowadzeniu maszyny

Wybór technologii sterowania zależy od stopnia skomplikowania projektu oraz wymaganej elastyczności podczas pracy w zmiennych warunkach terenowych. Rozwiązania pracujące w dwóch wymiarach opierają się na danych pozyskiwanych ze stosunkowo prostych urządzeń pomiarowych. Konfiguracja przestrzenna 2D wykorzystuje lokalne czujniki nachylenia i sensory ultradźwiękowe, które na bieżąco monitorują pozycję poszczególnych elementów roboczych. Taki układ pozwala operatorowi śledzić aktualne parametry wykopu w odniesieniu do fizycznego punktu referencyjnego. Najczęściej rolę wzorca pełni obracająca się wiązka niwelatora laserowego lub napięta linka referencyjna. Prowadzenie łyżki w tym wariancie pozostaje w dużej mierze manualne, choć pracownik otrzymuje precyzyjne wsparcie wizualne na graficznym monitorze w kabinie. Taka technologia dobrze sprawdza się podczas budowy płaskich placów, wielkopowierzchniowych parkingów czy prostych wykopów liniowych o stałym nachyleniu.

Przejście na wyższy poziom zaawansowania technologicznego całkowicie zmienia sposób pozycjonowania maszyny na dużym placu budowy. Rozwiązanie wariantu 3D eliminuje potrzebę fizycznego tyczenia, opierając się na sygnale z satelitarnych systemów nawigacji. Głównym źródłem danych staje się odbiornik GNSS wspomagany korektami strumienia RTK, który precyzyjnie określa współrzędne maszyny w globalnym układzie odniesienia. Cyfrowy model projektu jest wczytywany bezpośrednio do centralnego komputera pokładowego, co daje operatorowi pełny podgląd docelowej powierzchni. W najbardziej zaawansowanych konfiguracjach elektronika przejmuje częściową kontrolę nad główną hydrauliką maszyny, automatycznie utrzymując zadaną rzędną podczas pracy całego ramienia. Pozwala to na szybkie i bezbłędne formowanie skomplikowanych brył ziemnych, nasypów drogowych czy nieregularnych zbiorników wodnych bez konieczności rozstawiania zewnętrznych instrumentów pomiarowych.

Architektura techniczna i weryfikacja opłacalności wdrożenia

Sprawnie funkcjonujące sterowanie opiera się na ciągłej wymianie informacji między zespołem precyzyjnych modułów pomiarowych zainstalowanych na ciężkiej maszynie. Główne elementy układu to zaawansowane inercyjne jednostki pomiarowe zamontowane bezpośrednio na ramieniu, wysięgniku oraz samej łyżce kopiącej. Współpracują one z podwójnymi antenami na dachu pojazdu, które w czasie rzeczywistym ustalają kierunek i dokładną pozycję całej potężnej konstrukcji. Zanim maszyna rozpocznie formowanie trudnego terenu, uprawnieni inżynierowie przygotowują cyfrowy model trójwymiarowy w specjalistycznym oprogramowaniu geodezyjnym. Odpowiednio dobrany system do koparki przetwarza te dane bazowe i natychmiast przekłada je na czytelne instrukcje wyświetlane na terminalu dotykowym. Dostawcą takich zaawansowanych technologicznie narzędzi na polskim rynku jest firma SITECH Poland, oferująca sprzęt wspierający cyfryzację infrastrukturalnych robót ziemnych. Zastosowana architektura inżynieryjna umożliwia prowadzenie płynnych prac w rozległym terenie bez konieczności ciągłego przestawiania stacji referencyjnych.

Decyzja o ostatecznym przejściu na zautomatyzowane pozycjonowanie musi wynikać z dogłębnej analizy charakteru realizowanych kontraktów budowlanych. Inwestycja ma największe uzasadnienie finansowe w przypadku bardzo wysokiej intensywności robót o dużej powtarzalności cykli. Przy wielu pracujących operatorach cyfrowy model projektu pozwala wystandaryzować jakość wykonywanych prac, znacząco ograniczając rozbieżności pojawiające się przy zmianach poszczególnych brygad. Zastosowanie tej nowoczesnej technologii niesie jednak pewne technologiczne wyzwania, które kierownicy budów muszą bezwzględnie kontrolować na każdym etapie. Nawet bardzo drobna pomyłka przy projektowaniu docelowej powierzchni doprowadzi do mechanicznego powielania błędu przez całą maszynę. Równie niebezpieczna bywa niedokładna kalibracja początkowa sensorów i wymiarów łyżki, która może skutkować odchyleniami rzędu kilkunastu centymetrów od rygorystycznych założeń projektowych. Dodatkowo inżynierowie muszą uwzględnić ewentualne fizyczne utrudnienia w odbiorze sygnału satelitarnego podczas pracy w wyjątkowo gęstym lesie lub głębokich wykopach miejskich.

Ostateczny sukces transformacji cyfrowej na placu budowy nie wynika z samego faktu posiadania nowoczesnej floty maszynowej, ale z umiejętnego wykorzystania gromadzonych danych. Odejście od tradycyjnych metod tyczenia na rzecz zautomatyzowanego prowadzenia łyżki diametralnie zmienia organizację pracy całego zespołu wykonawczego. Zmniejszenie liczby nieplanowanych korekt terenowych bezpośrednio przekłada się na mniejsze zużycie komponentów mechanicznych i wyraźną redukcję emitowanego śladu węglowego. Wdrożenie innowacyjnych technologii pomiarowych zabezpiecza przedsiębiorstwo przed kosztownymi opóźnieniami w harmonogramie, gwarantując wysoką przewidywalność operacyjną. Odpowiednie dopasowanie rozwiązania do specyfiki lokalnego środowiska pozwala firmom budowlanym budować stabilną przewagę w wymagającym sektorze robót inżynieryjnych.
